气缸盖是柴油发动机中密封气缸形成燃烧室的关键部件，同时承担固定气门、布置进排气道及冷却液通道等多重功能，长期承受高热负荷与机械冲击。

　　本文将阐述柴油机压缩点火的基本原理，分析燃烧延迟、火焰传播与扩散燃烧四个阶段对燃烧过程的影响。针对气缸盖结构，从制造材料(铸铁与铝合金)及其热变形特性出发，详细解析进气道与排气道的布置型式(叉形气道与横流式气道)、冷却液通道设计及恒温器对温度调节的控制作用。重点对比汽油机三种典型燃烧室——楔形燃烧室(紊流型、挤压区促进混合)、半球形燃烧室(非紊流型、大阀门高容积效率)和屋脊式燃烧室(四气门配合、低排放)的结构特点与性能优劣。针对柴油机燃烧室，分别阐述开式燃烧室(ω形、直接喷射)、预燃式燃烧室(辅助室引燃、稀燃经济性)及湍流式燃烧室(强紊流加速燃烧)的工作机理与应用场景，为理解不同燃料发动机的结构差异与燃烧优化提供系统的技术参考。

一、 柴油发动机的燃烧过程

　　燃烧是发动机最重要的工作过程之一，它将混合气体转化为高温高压气体，产生巨大的机械能。柴油机的燃烧过程与汽油机存在本质区别，主要由以下四个阶段构成：

　　1. 点火——压缩点火原理

　　压缩点火(压燃)是柴油机区别于汽油机的核心点火方式。柴油的自燃温度低(约220℃)，但粘度较高且不易蒸发;同时柴油机本身没有火花塞，压缩比远高于汽油机。因此，柴油机依靠压缩冲程将空气压缩至高温(压缩终了压力3~5MPa、温度800~1000K)，使喷入气缸的雾化柴油与高温高压空气接触后自动着火。这种无需外部火源的点火方式称为压燃。

　　2. 燃烧延迟

　　点火后，混合气体不会立即完全着火，而是需要一定时间使可燃混合物达到着火温度并形成足够的反应链条。这段从喷油开始到火焰出现之间的时间称为“燃烧延迟”。延迟期的长短直接影响燃烧过程的粗暴程度和压力升高率——延迟期过长会导致大量燃油同时燃烧，产生尖锐的敲缸声和过高的机械冲击。

　　3. 火焰传播

　　一旦可燃混合物开始着火，火焰将以极快速度向四周蔓延。在汽油机中，火焰通过火花塞点燃位置周围的可燃混合气逐步向外传播;而在柴油机中，由于是多点自燃，火焰传播实质上是油束周边多个着火中心同时向未燃区域扩散的过程，由高温高压空气提供着火条件。

　　4. 扩散燃烧

　　火焰传播后，可燃混合物在整个气缸内持续燃烧，此阶段称为扩散燃烧。在该阶段，燃料分子与空气分子充分碰撞、发生氧化反应并释放大量能量。柴油机的扩散燃烧占整个燃烧过程的主要部分，其速率受燃油雾化质量、空气运动及混合气形成速度的限制。

二、 气缸盖的制造与核心结构

　　1. 气缸盖的材质与铸造工艺

　　气缸盖可采用铸铁或铝合金制造。铝制缸盖能显著减轻发动机重量，但其导热速率快、受热膨胀率大于铸铁，若冷却不均匀易导致翘曲变形。无论铝件还是铸铁件，均采用砂型铸造工艺——将炽热液态金属浇入带有砂芯的铸型中，形成内部复杂空腔结构。铸造完成后必须进行精密机加工，以安装进排气歧管、气门、喷油器等附件，并确保与气缸体的良好密封。

　　2. 进气道与排气道的布置型式

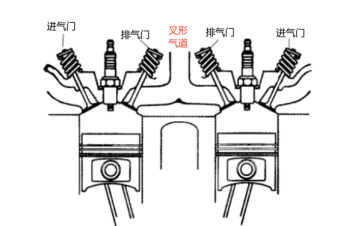

　　进气道和排气道必须铸造在缸盖内，以完成空气引入和废气排出。受空间限制，进排气道常采用叉形气道(如图1所示)，即一个气道服务两个气缸，通过各缸工作相位不同实现错时使用。另一种是横流式气道(如图2所示)，其进气道和排气道分别布置在缸盖两侧，进排气流动阻力更小，有利于提高充气效率和降低排气背压，在强化型发动机中广泛采用。

图1  配气机构叉形气道示意图

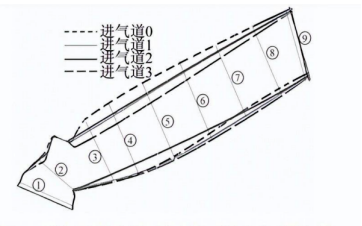

图2  柴油机进气道轮廓线示意图

　　3. 冷却液通道与恒温器调节

　　缸盖上铸造有较大的冷却液通道，使冷却液在缸盖内强制循环以带走高温热量。冷却液从缸体经缸垫上的通孔进入缸盖，再流至散热器。现代发动机通常采用横向冷却设计，冷却液从各气缸一侧流入、另一侧流出，使各缸温度更加均匀;缸盖内冷却液沿燃烧室集中高速流动，有效降低燃烧室壁温并减小爆震倾向。恒温器通过控制流经散热器的冷却液流量来调节系统冷却强度，维持发动机在最佳工作温度区间。

三、 汽油机燃烧室的典型型式

　　燃烧室的形状直接影响发动机的燃烧效率、功率输出和排放水平。其原理如图3所示。

图3  燃烧室工作原理图

　　1. 楔形燃烧室

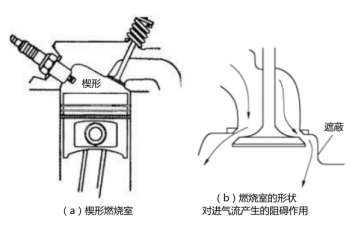

　　楔形燃烧室(如图4a所示)因断面呈楔形得名。活塞上行至压缩终了时，空气或混合气被挤入挤压区(又称挤气区)，产生强烈的紊流运动，使燃料与空气在点火前充分混合，提高燃烧速度。火花塞或喷油器安装在适当位置以保证火焰平稳向外传播。该燃烧室又称紊流型燃烧室。在较新机型中，为降低排放，挤压区面积被适当减小，以减少淬熄效应和未燃HC生成。但其固有缺点是气门接近燃烧室边缘时会产生“遮蔽”效应(如图4b所示)，阻碍进气流，降低容积效率。

图4  楔形燃烧室结构图

　　2. 半球形燃烧室

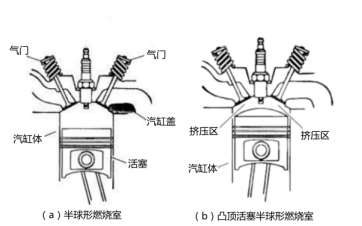

　　半球形燃烧室(Hemi-head，如图5a所示)因燃烧室呈半球形而得名。其显著优点包括：气门可布置在气缸两侧，允许采用更大直径的气门，显著增加进气流通面积，提高容积效率;由于气道弯道小，空气和燃油能更顺畅地进入气缸，适合高转速、大功率发动机。半球形燃烧室被认为是非紊流型燃烧室——进气和压缩过程中产生的紊流较小，混合气被均匀压缩。火花塞直接安装在两气门中间，火焰均匀向外扩散使燃烧完全。为弥补紊流不足，部分高性能机型采用凸顶活塞形成挤压区(如图5b所示)，以产生额外紊流。

图5  半球形燃烧室结构图

　　3. 屋脊式燃烧室

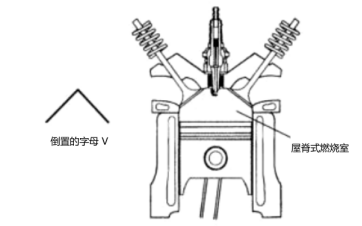

　　屋脊式燃烧室(如图6所示)为适应每缸四气门(两进两排)设计而发展，是半球形燃烧室的改进型，其顶部呈倒置V形(屋脊状)。该结构在容纳四个气门的同时，可在燃烧室内形成滚流和挤流运动，产生较好的紊流效果，有助于快速燃烧和降低排放，是现代高功率、低排放汽油机和燃气机的优选方案。

图6  屋脊式燃烧室结构图

四、 柴油机燃烧室的三种型式

　　柴油机燃烧室的型式与汽油机有本质不同(图7为柴油燃烧过程示意)，主要分为以下三类：

　　1. 开式燃烧室

　　开式燃烧室将燃烧室直接置于活塞顶部凹坑内，燃油直接喷射到燃烧室中心，利用燃烧室形状和挤压区产生强烈的挤压涡流和紊流，促进油气混合。因其活塞顶部凹陷呈ω形，常称为“ω形燃烧室”。该型式结构简单、散热面积小、热效率高，是目前大功率柴油发电机组的主流应用。

图7  柴油发电机气缸燃烧原理图

　　2. 预燃式燃烧室

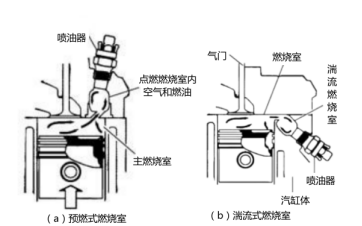

　　预燃式燃烧室(如图8a所示)由一个小的辅助燃烧室与主燃烧室相连。喷油器先将燃油喷入辅助燃烧室内，在此处形成浓混合气并首先着火燃烧，然后以高温火焰射流形式喷入主燃烧室，引燃主燃烧室内的稀混合气。其综合效果是使主燃烧室整体处于较稀混合气状态下工作，可获得较好的燃油经济性。该型式曾在早期柴油机中广泛应用，但因结构复杂和冷起动困难，已逐渐被开式燃烧室取代。

　　3. 湍流式燃烧室

　　湍流式燃烧室(如图8b所示)通过特殊设计的涡流室或气道形状，在压缩过程中使空气产生强烈的旋转运动或湍流。燃油喷入后在这种高速紊流空气作用下迅速破碎、蒸发和混合，燃烧更加充分。该型式适用于中小型高速柴油机，具有良好的低速性能和低排放特性。

图8  柴油发动机燃烧室结构图

总结：

　　柴油机通过压燃实现点火，其燃烧过程包括点火、燃烧延迟、火焰传播和扩散燃烧四个阶段，延迟期的长短和扩散燃烧速率直接影响燃烧粗暴程度与热效率。气缸盖作为燃烧室的顶部封闭件，须在铸造中集成进排气道、冷却液通道及气门安装座，铝合金材质轻量但需考虑热变形控制。汽油机燃烧室中楔形靠紊流促混合但存在遮蔽效应，半球形有气门尺寸优势但紊流弱，屋脊式适配四气门且紊流良好。柴油机燃烧室中开式(ω形)热效率最高，预燃式经济性良好但冷起动差，湍流式适应高速工况。正确理解燃烧室型式与燃烧过程的关系，是进行气缸盖维修、燃烧系统优化和排放控制的理论基础。
