蓄电池的容量表示充足电的蓄电池在放电期间端电压降低约10%时的电量，通常采取蓄电池25℃时10h放电率容量作为电池的额定容量，也就是正极片数与每片极板的额定容量的乘积，通常用放电电流与放电时间乘积表示容量。

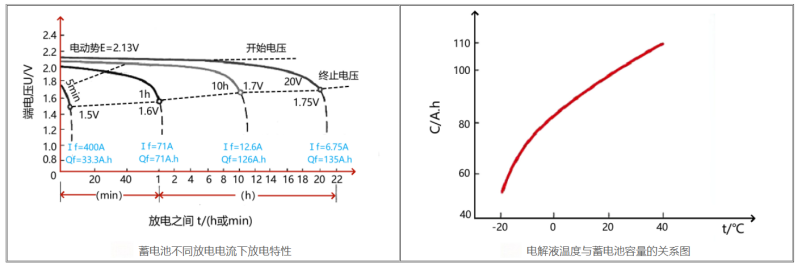

1、放电率与容量的关系

　　放电率越高则容量越小。因高放电率放电时，极板表面的有效物质强烈发生变化，生成的硫酸铅容易堵塞极板的小孔，硫酸不易进入极板深层，极板深层的有效物质不参加反应，内阻增加，电压下降快，使电池不能放出全部容量。以铅酸蓄电池为例：10h放电率放出容量为100%，而3h放电率放出容量近75%,1h放电率放出容量为51.4%。

　　放电电流与容量的关系可由下式决定：

　　Q=QN(ⅠN/Ⅰ)n-1

　　式中，Q——10h放电率的额定容量(A·h);

　　ⅠN———10h放电率的额定放电电流(A);

　　Ⅰ———非10h放电率放电电流(A);

　　QN———放电电流为ⅠN时的容量(A·h);

　　n——蓄电池放电容量指数，当Ⅰ/ⅠN>3时，n=1.313，当Ⅰ/ⅠN≥3时，n=1.414。

2、温度与容量的关系

　　电解液温度降低，蓄电池容量减小。温度↓粘度↑，电解液渗入极板困难，活性物质利用率↓→C20↓;同时，粘度↑内阻↑内压降↑端电压↓→C20↓。实验证明，电解液温度每下降1℃，缓慢放电时蓄电池容量约减少1%，迅速放电时蓄电池容量约减少2%。因此，温度越高，稀硫酸粘度越低，活动力越强，内阻越小，使蓄电池的有效电压升高，增加输出的能量。温度每升高1℃，容量增加0.8%。

　　容量与温度的关系：

　　Q25=Qt/1+0.008(t-25)

　　式中，Q———电解液平均温度为25℃时容量(A·h);

　　t———放电过程中电解液的实际平均温度(℃)。

　　上式适用于电解液温度在-15℃～35℃之间。若温度降低，则容量的减少更为显著，但当温度超过35℃时，则容量反而减少。

3、电解液密度对容量的影响

　　电解液密度ρ↑电动势E↑，电液渗透能力↑，参加反应的活性物质↑→C20↑;ρ过高，粘度↑，内阻↑，极板硫化↑→C20↓。实践证明：电解液密度偏低有利于提高放电电流和容量。即使是冬季使用的电解液，在不使其结冰的前提下，也应尽可能采用稍低密度的电解液。

4、构造因素对容量的影响

　　(1)极板厚度越薄，活性物质的利用率就越高，相同蓄电池尺寸下极板片数多，容量就越大。

　　(2)极板面积越大，同时参与反应的物质就越多，容量就越大。

　　(3)同性极板中心距越小，蓄电池内阻越小，容量越大。

5、电解液纯度对容量的影响

　　电解液中的一些有害杂质会腐蚀栅架，沉附于极板上的杂质形成局部电池产生自放电，导致输出电量减小。如：电解液中若含有1%的铁，则蓄电池在一昼夜内就会放完电。
