蓄电池是柴油发电机组启动系统中常见的电启动配置，它可以通过充电来重复使用。但是，如果充电方法不正确，不仅会影响电池寿命，还可能导致安全问题。选择合适的充电器非常重要。不同类型的蓄电池需要不同的充电器，因此在购买充电器时要注意选择适合自己的蓄电池类型的充电器。同时，充电器的输出电压和电流也要与蓄电池的额定电压和电流匹配，否则会影响充电效果和电池寿命。

一、蓄电池充电原理和过程

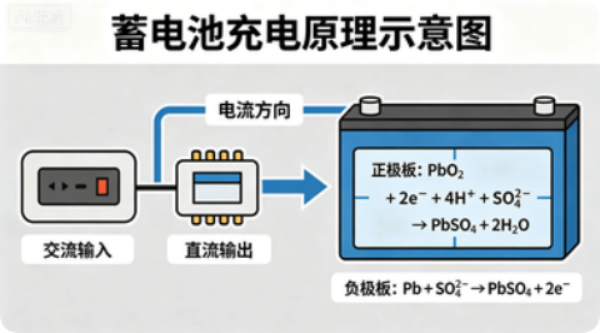

　1、蓄电池充电原理

　　蓄电池放电后，用直流电按与放电电流相反的方向通过蓄电池，使它恢复工作能力，这个过程称为蓄电池充电。蓄电池充电时，电池正极与电源正极相联，电池负极与电源负极相联，充电电源电压必须高于电池的总电动势。充电方式有恒电流充电和恒电压充电两种。

　2、蓄电池充电器原理

　　蓄电池里面有大量的硫酸等可供电离的溶液，当插上电源，电流就通过里面的铅板(有些电池不是铅)电离溶液，这样就将电能转化为化学能;如果要使用，溶液就会转化为电能通过电极输送出去。这是原理上的描述，事实上，真实的情况十分复杂，可参考相关专业书籍。充电方法制度：常规充电制度是依据1940年前国际公认的经验法则设计的。其中最著名的就是“安培小时规则”：充电电流安培数，不应超过蓄电池待充电的安时数。实际上，常规充电的速度被蓄电池在充电过程中的温升和气体的产生所限制。这个现象对蓄电池充电所必须的最短时间具有重要意义。

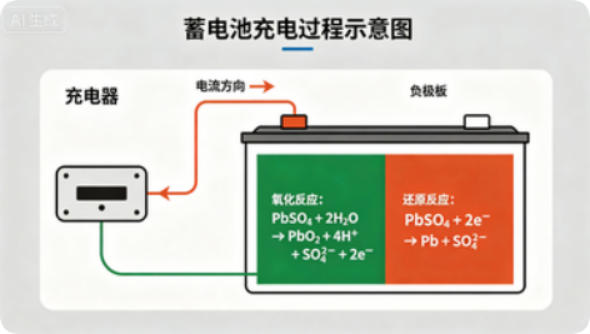

　3、充电过程

　　蓄电池在充电时，应将密封盖拧下。再将充电机的正、负极分别与蓄电池的正、负极相接。蓄电池的充电方式一般有定流充电和定压充电两种。具体应根据发电机组使用充电机的技术性能和充电蓄电池的数量进行选择。

　　(1)初充电。

　　初充电是指蓄电池在使用之前的首次充电。初充电的电流和时间应严格按制造厂说明书中的规定执行。在一般情况下，初充电的电流不宜过大。电流过大，会使电解液的温度上升过高，损害极板与隔板，并影响活性物质的形成过程。当环境温度过高时，充电电流应适当减小。

　　(2)普通充电。

　　普通充电是指蓄电池使用后的再次充电。在充电前应全面检查单格蓄电池的电压和电解液密度，液面低于规定标准时，应及时添加蒸馏水后再进行充电。

　　普通充电的电流要分两个阶段进行：第一阶段的充电电流应为蓄电池容量的1/10，历时10~12h，当电解液冒出大量气泡，并且充到单格电池的电压为2.3~2.4V时，再按第阶段的充电电流继续充电。第二阶段的充电电流应为第一阶段充电电流的1/2，历时4~6h，当各个单格电池的电压达到2.6~2.7V，并且在2h内电解液的密度和电压不再变化，并有大量的气泡冒出时，说明蓄电池已充足电。

二、蓄电池充电方式

　1、恒流充电法

　　恒流充电法是用调整充电装置输出电压或改变与蓄电池串联电阻的方法，保持充电电流强度不变的充电方法。控制方法简单，但由于电池的可接受电流能力是随着充电过程的进行而逐渐下降的，到充电后期，充电电流多用于电解水，产生气体，使出气过甚，因此，常选用阶段充电法。

　2、恒压充电法

　　充电电源的电压在全部充电时间里保持恒定的数值，随着蓄电池端电压的逐渐升高，电流逐渐减少。与恒流充电法相比，其充电过程更接近于最佳充电曲线。用恒定电压快速充电，由于充电初期蓄电池电动势较低，充电电流很大，随着充电的进行，电流将逐渐减少，因此，只需简易控制系统。这种充电方法电解水很少，避免了蓄电池过充。但在充电初期电流过大，对蓄电池寿命造成很大影响，且容易使蓄电池极板弯曲，造成电池报废。鉴于这种缺点，恒压充电很少使用，只有在充电电源电压低而电流大时采用。例如，汽车运行过程中，蓄电池就是以恒压充电法充电的。

　3、阶段充电法

　　此方法包括二阶段充电法和三阶段充电法

　　(1)二阶段法采用恒电流和恒电压相结合的快速充电方法，首先，以恒电流充电至预定的电压值，然后，改为恒电压完成剩余的充电。一般两阶段之间的转换电压就是第二阶段的恒电压。

　　(2)三阶段充电法在充电开始和结束时采用恒电流充电，中间用恒电压充电。当电流衰减到预定值时，由第二阶段转换到第三阶段。这种方法可以将出气量减到最少，但作为一种快速充电方法使用，受到一定的限制。

　4、快速充电法

　　(1) 脉冲式充电法

　　这种充电法不仅遵循蓄电池固有的充电接受率，而且能够提高蓄电池充电接受率，从而打破了蓄电池指数充电接受曲线的限制，这也是蓄电池充电理论的新发展。脉冲充电方式首先是用脉冲电流对电池充电，然后让电池停充一段时间，如此循环。充电脉冲使蓄电池充满电量，而间歇期使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉，使浓差极化和欧姆极化自然而然地得到消除，从而减轻了蓄电池的内压，使下一轮的恒流充电能够更加顺利地进行，使蓄电池可以吸收更多的电量。间歇脉冲使蓄电池有较充分的反应时间，减少了析气量，提高了蓄电池的充电电流接受率。

　　(2)2REFLEXTM快速充电法

　　这种技术是美国的一项专利技术，它主要面对的充电对象是镍镉电池。由于它采用了新型的充电方法，解决了镍镉电池的记忆效应，因此，大大降低了蓄电池的快速充电的时间。铅酸蓄电池的充电方法和对充电状态的检测方法与镍镉电池有很大的不同，但它们之间可以相互借REFLEXTM充电法的一个工作周期包括正向充电脉冲，反向瞬间放电脉冲，停充维持3个阶段。

　　(3) 变电流间歇充电法

　　这种充电方法建立在恒流充电和脉冲充电的基础上。其特点是将恒流充电段改为限压变电流间歇充电段。充电前期的各段采用变电流间歇充电的方法，保证加大充电电流，获得绝大部分充电量。充电后期采用定电压充电段，获得过充电量，将电池恢复至完全充电态。通过间歇停充，使蓄电池经化学反应产生的氧气和氢气有时间重新化合而被吸收掉，使浓差极化和欧姆极化自然而然地得到消除，从而减轻了蓄电池的内压，使下一轮的恒流充电能够更加顺利地进行，使蓄电池可以吸收更多的电量。

　　(4) 变电压间歇充电法

　　在变电流间歇充电法的基础上又有人提出了变电压间歇充电法。与变电流间歇充电方法不同之处在于第一阶段的不是间歇恒流，而是间歇恒压。在每个恒电压充电阶段，由于是恒压充电，充电电流自然按照指数规律下降，符合电池电流可接受率随着充电的进行逐渐下降的特点。

　　(5) 变电压变电流波浪式间歇正负零脉冲快速充电法

　　综合合脉冲充电法、ReflexTM快速充电法、变电流间歇充电法及变电压间歇充电法的优点，变电压变电流波浪式正负零脉冲间歇快速充电法得到发展应用。
