系统阐述传统柴油发动机热力循环的三种基本形式(定容、定压、混合加热)及其热效率与平均压力影响因素，详细对比四冲程与二冲程柴油机的工作原理、行程划分及功率差异，并进一步解析增压型柴油机按废气能量利用方式(恒压式/脉冲式)和增压程度(低/中/高增压)的分类及特点，为理解柴油机工作过程与增压技术提供完整理论基础。

一、内燃机热力循环原理

　　热力学循环描述了能量在系统中的传递和转化过程，如图1所示。内燃机的理论循环分为三种基本形式：定容加热循环(Otto)、定压加热循环(Diesel)和混合加热循环(Sabathe)，如图2所示。


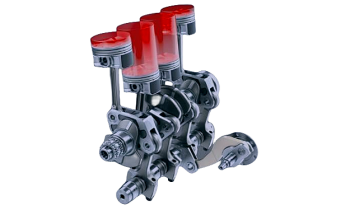

图1  柴油机内部热力循环工作原理图

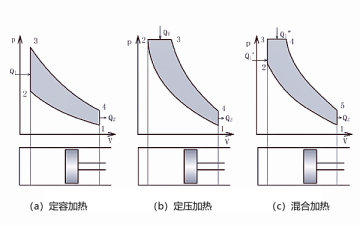

图2  柴油机理论循环示意图

　　热效率ηt受压缩比ε(ε = Va/Vc)、压力升高比λ(λ = Pz/Pc)、初期膨胀比ρ(ρ = Vz/Vc)及工质绝热指数k共同影响。热效率随压缩比ε、压力升高比λ、工质绝热指数k的增加而提高，随初期膨胀比ρ的增加而降低。

　　2. 理论循环平均压力Pt的影响因素

　　平均压力Pt受压缩始点压力Pa、单位工质吸入热量q₁、压缩始点温度Ta及热效率ηt等因素影响。平均压力随压缩始点压力、单位工质吸入热量及热效率的提高而增加，随压缩始点温度的升高而降低。其计算公式为：Pt ∝ Pa·q₁·ηt / Ta。

　　3. 三种理论循环热效率比较

　　若最高爆发压力和吸热量相同，定压加热循环热效率最高，混合加热循环次之，定容加热循环最低。若压缩比和吸热量相同，则定容加热循环热效率最高，混合加热循环次之，定压加热循环最低。

　　(1)若最高爆发压力和吸热量相同，则定压加热循环热效率最高，混合次之。

　　(2)若压缩比和吸热量相同，则定容加热循环热效率最高，混合次之。

二、四冲程柴油机的基本工作原理

　　四冲程柴油机由曲轴回转两周(720°曲轴转角)完成一个工作循环。四冲程柴油机的结构如图3所示，工作原理如图4所示，图中分别表示4个行程中活塞、连杆、曲轴及气阀的相对位置。

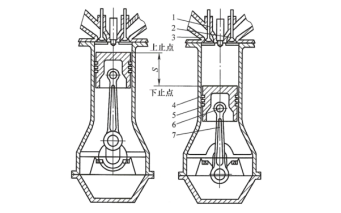

图3  柴油机气缸运动示意图 1-排气门 2-进气门 3-气缸盖 4-气缸 5-活塞 6-活塞销 7-连杆

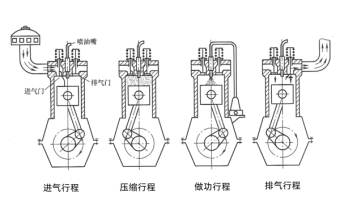

图4  四冲程柴油机工作原理

　　活塞从上止点下行，进气阀打开，气缸内充入新鲜空气。进气阀一般在上止点前提前开启，在下止点后延迟关闭，开启延续角度约220°～250°。

　　2. 压缩行程

　　活塞从下止点上行，进排气阀均关闭，空气被压缩使压力和温度升高。压缩终点压力约3～6MPa，温度约500～700℃。在上止点附近，燃油喷入燃烧室并自行着火燃烧。

　　3. 做功行程

　　活塞由上止点向下运动，缸内压力达6～9MPa，温度达1500～2000℃，高温高压气体推动活塞下行做功。排气阀在下止点前开启，此时缸内压力约0.2～0.5MPa，温度约600～700℃。

　　4. 排气行程

　　活塞由下止点向上运动，排气阀开启，废气被推出缸外。排气阀在下止点前提前开启，在上止点后延迟关闭，开启延续角度约230°～260°。

　　四冲程柴油机一个工作循环中只有一个行程做功，其余三个行程消耗功，单缸机需依靠飞轮储能维持运转，多缸机则借助其他气缸做功行程相互补偿。

三、二冲程柴油机的基本工作原理

　　二冲程柴油机用两个行程，曲轴回转一周完成一个工作循环的柴油机。二冲程柴油机与四冲程柴油机的不同是在于气缸上设有气口，如图5所示气缸右侧为排气口，左侧为进气口。进气口比排气口略低，由活塞控制气口的开与关。其工作过程如图6所示。

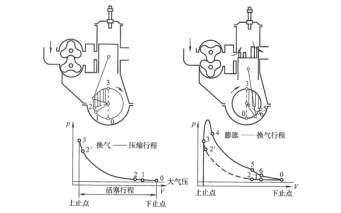

图5  二冲程柴油机工作原理

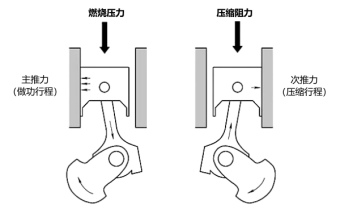

图6 柴油机做功示意图

　　活塞由下止点向上运动，新鲜空气经进气口进入气缸，将废气从排气口赶出。当进气口和排气口被活塞遮蔽后，活塞对空气进行压缩，产生高压高温。在上止点前燃油喷入并着火燃烧。

　　2. 膨胀做功—换气行程

　　活塞由上止点向下运动，燃气膨胀推动活塞做功。排气口打开时，缸内压力约0.25～0.6MPa，温度约600～800℃，废气高速排出。随后进气口打开，新鲜空气扫气，将残余废气排出。

　　四冲程柴油机与二冲程柴油机的主要区别在于：二冲程将进气和排气合并到压缩与膨胀行程中，曲轴回转一周完成一个工作循环。在相同转速和尺寸条件下，二冲程功率理论上为四冲程的2倍，但由于有效行程缩短及扫气损失，实际功率约为四冲程的1.6～1.8倍。

四、增压型柴油机的分类

　　1. 按废气脉冲能量利用方式分类

　　(1)恒压式废气涡轮增压器：如图7所示。将多缸柴油机全部气缸的排气歧管汇集到一根排气总管内，废气经稳压后以恒定压力通向喷嘴环。优点为涡轮效率较高，额定工况性能优异;缺点为低速扭矩和加速响应较弱。适用于大功率、高增压的船用或固定式柴油机及发电用机组。

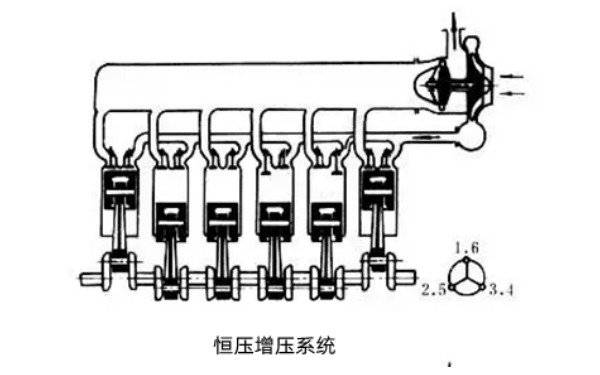

图7 柴油机恒压增压系统

　　脉冲式废气涡轮增压器：如图8所示。按发火顺序将气缸分组，各缸排气歧管相互独立，废气脉冲波直接作用于涡轮叶片。能充分利用废气脉冲能量并产生负压扫气效应，防止各缸排气干扰，有利于提高充气效率和瞬态响应。中、小型高速柴油机及车用柴油机普遍采用此类型。

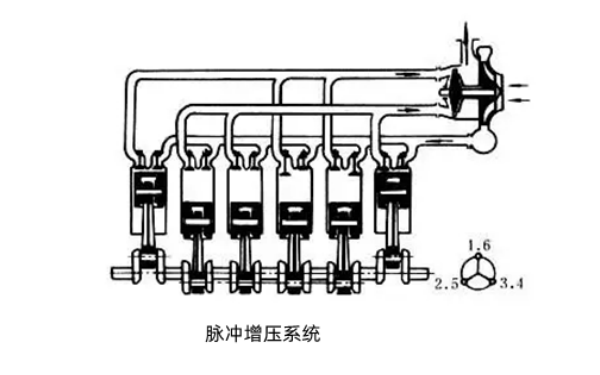

图8 柴油机脉冲增压系统

　　2. 按压气机压比(增压程度)分类

　　压比πₖ = pₖ/p₁，反映了增压器对空气的压缩能力。按压比大小分为三个等级：

　　(1)低增压(πₖ < 1.6)：增压压力较低，可不设中间冷却器，结构简单，主要用于小型高速柴油机。

　　(2)中增压(1.6 ≤ πₖ < 2.5)：压气机出口温度明显升高，通常πₖ > 1.8时须加装中冷器以降低进气温度、增大空气密度并控制热负荷。

　　(3)高增压(πₖ ≥ 2.5)：压气机出口温度很高，须配置高效中冷系统及更高强度的材料和冷却结构，可显著提升功率密度和燃油经济性。

　　
总结：柴油机热力循环中定容、定压、混合加热三种理论循环的热效率受压缩比、压力升高比、初期膨胀比及绝热指数影响，其比较结论因约束条件不同而相反。四冲程柴油机曲轴回转两周完成一个工作循环，四行程中仅做功行程输出能量;二冲程柴油机曲轴回转一周完成一个工作循环，实际功率约为四冲程的1.6～1.8倍。增压柴油机按废气能量利用方式分为恒压式(效率高、瞬态弱)和脉冲式(响应快、中小型常用)，按压比分为低(πₖ<1.6)、中(πₖ≥1.8须中冷)、高(πₖ≥2.5须高效中冷)。本文旨在为理解柴油机工作过程与增压选型提供理论基础。
