充电机作为启动运行中的主要电源，担负着向启动系统以外所有用电设备供电的任务，并向蓄电池充电。交流发电机具有输出功率大、低速充电性能好、所配用的调节器结构简单且无整流火花、对无线电干扰小等特点，适应了柴油发电机组对电源的要求。

　　1、工作原理

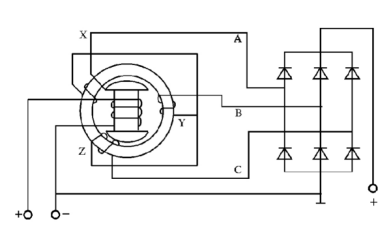

　　如图A所示是交流发电机的工作原理图。发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差120°电角度，且匝数相等。三相绕组的首端分别接在整流器上，其末端连在一起，呈星形连接。

　　当转子磁场绕组接通直流电时，产生了磁场，使转子轴上的两块爪形磁极被磁化。当转子旋转时，形成旋转磁场，磁力线被定子绕组切割。根据电磁感应原理，势必在定子三相绕组中产生频率相同、振幅相等、相位互差120°的正弦交流电动势。每相绕组的电动势的有效值E与转子转速n以及磁极磁通中成正比，即：E=CenØ

　　式中：E——每相绕组中电动势的有效值(V);

　　C——电机结构常数;

　　n——转子转速(r/min);

　　Ø——每极磁通(Wb)

　　图A硅整流发电机工作原理

　　2、充电过程

　　当充电发电机被柴油发电机组的发动机带动时，发电机跟随旋转，这时便有电压和电流输出，使蓄电池充电。柴油发电机组起动期间，充电机电压小于蓄电池电压时，整流二极管截止，充电机不能对外输出，由蓄电池供给磁场电流。路径为：蓄电池正极→点火开关SW→磁场绕组调节器→搭铁→蓄电池负极。

　　说明：发电机的旋转方向为顺时针方向，皮带轮对准自已。正极搭铁。

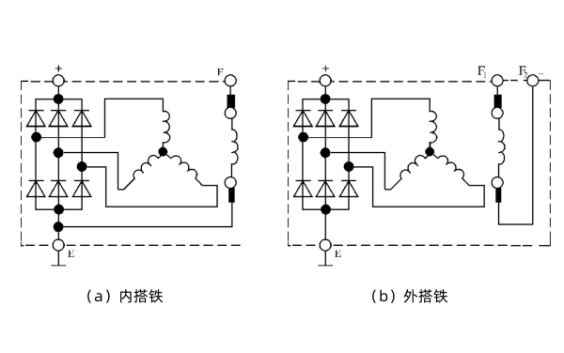

　　3、搭铁形式

　　① 内搭铁型交流发电机

　　如图B(a)所示，发电机磁场绕组的一端与发电机壳体连接的交流发电机。

　　② 外搭铁型交流发电机

　　如图B(b)所示，发电机磁场绕组的一端经点火开关接电源，另一端经调节器后搭铁的交流发电机。

　　图B 发电机搭铁形式
