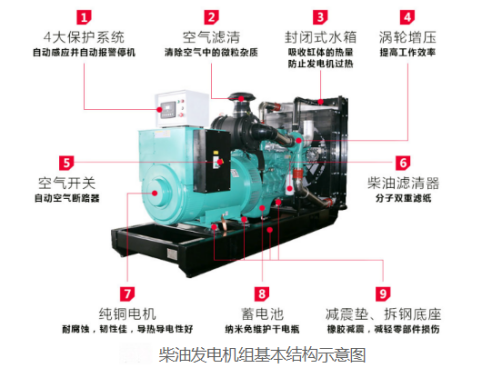

柴油发电机组的各子系统协同工作，才能确保发电机组安全、稳定、高效地运行。理解这些子系统的独立功能与相互依赖关系，是进行高效故障排查的基础。系统分布如下图所示。

　　以下是各核心子系统的详细功能分解：

　　1、燃油系统——“消化系统”

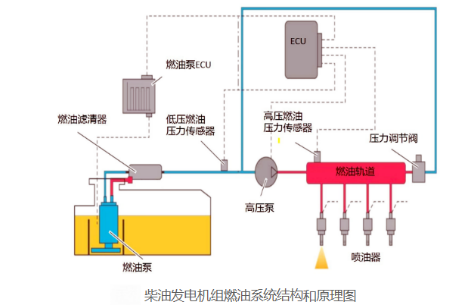

　　其功能是存储、过滤、输送柴油，并按精确的时刻、量和雾化状态喷入气缸，原理如下图所示。

　　关键部件与流程如下：

　  　(1)燃油箱：储存柴油。

　  　(2)输油泵：将柴油从油箱吸出，输送到喷油泵。

　  　(3)燃油滤清器：过滤柴油中的水分和杂质，保护精密的喷油泵和喷油嘴。

　  　(4)喷油泵：精确计量柴油，并产生高压。

　  　(5)喷油嘴：将高压柴油雾化成极细的油雾，喷入气缸，使其与压缩空气充分混合并自燃。

　　2、进排气系统——“呼吸系统”

　　其功能是为燃烧提供足量洁净的空气，并将燃烧后的废气排出，同时可回收废气能量。关键部件与流程如下：

　  　(1)空气滤清器：过滤进入发动机的空气中的灰尘、沙粒，保护气缸和活塞。

　  　(2)涡轮增压器：利用排出的废气能量驱动涡轮，带动压气机将空气压缩后送入气缸，大幅提高进气量和功率。

　  　(3)中冷器：冷却被增压器压缩后变热的空气，增加空气密度，进一步提高燃烧效率。

　  　(4)排气歧管/消音器：汇集并引导废气排出，降低排气噪音和火花。

　　3、冷却系统——“体温调节系统”

　　其功能是带走发动机运行时产生的多余热量，使其保持在最佳工作温度(通常80-95℃)，防止过热损坏。关键部件与功能如下：

　  　(1)冷却水泵：强制冷却液(防冻液或水)在发动机水套和散热器之间循环。

　  　(2)散热器(水箱)：通过风扇和散热翅片，将冷却液中的热量散发到空气中。

　  　(3)节温器：自动阀门。冷车时关闭，让冷却液只在发动机内循环(小循环)快速升温;达到工作温度后打开，让冷却液流向散热器(大循环)散热。

　  　(4)风扇：强制空气流过散热器，增强散热效果。

　　4、润滑系统——“血液循环系统”

　　其功能是向发动机内部所有运动部件(曲轴、连杆、活塞、凸轮轴等)供给足量清洁的机油，形成油膜。四大作用如下：

　　  (1)润滑：减少金属部件的直接接触和摩擦磨损。

　  　(2)冷却：机油流过部件时带走部分热量。

　  　(3)清洁：冲刷并带走磨损产生的金属微粒和积碳，由机油滤清器过滤。

　  　(4)密封：在活塞环与气缸壁之间形成油膜，帮助密封燃气。

　  　(5)防锈：隔绝金属与空气、水分。

　　5、启动与电气系统——“神经系统与起搏器”

　　其功能是提供初始动力启动发动机，并为控制、监测和外部辅助设备供电。关键部件如下：

　  　(1)蓄电池：储存电能，为启动马达和控制系统供电。

　　  (2)启动马达：大功率直流电动机。通电后驱动发动机飞轮旋转，带动曲轴启动。

　　  (3)充电发电机(或外接充电器)：发动机运转后，给蓄电池充电，并维持控制系统用电。

　  　(4)控制面板电源：为控制器、传感器、仪表提供稳定电源。

　　6、控制系统——“大脑与指挥部”

　　其功能是自动/手动控制发电机组的启停、监测运行参数、分配负载，并提供全面的故障保护和报警。具体功能如下：

　  　(1)自动控制：根据市电状态(对于备用发电机组)自动启动、停机、切换负载。

　　  (2)参数监测：实时显示电压、电流、频率、水温、油压、转速、运行小时数等。

　　  (3)保护停机：当出现低油压、高水温、超速、过载、启动失败等故障时，自动停机并发出声光报警。

　  　(4)远程通信：通过RS485、以太网等接口，将发电机组状态发送到监控中心。

　　7、电压调节系统——“稳压器”

　　其功能是稳定发电机的输出电压，不随发动机转速波动和负载变化而变化。核心部件是自动电压调节器(AVR)，工作原理如下：

　　AVR采样输出电压→与设定值比较→如有偏差，立即调整励磁电流→改变发电机转子的磁场强度→使定子输出的电压迅速恢复到额定值。

　　8、排气与降噪系统——“净化与静音系统”

　　其功能是引导废气安全排出室外，降低噪音和排放污染。关键部件如下：

　  　(1)排烟管：连接发动机排气口，将废气引到室外高处。

　  　(2)工业消音器：内部有隔板和吸音材料，降低排气脉冲噪音。

　　  (3)波纹管：柔性连接，吸收发动机振动，防止排烟管断裂。

　  　(4)静音罩(静音型发电机组)：包裹整个发电机组的金属外壳，内贴吸音棉，可降低整体噪音20-30分贝。
